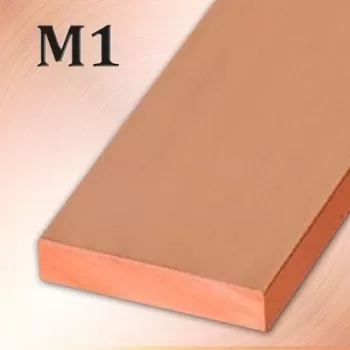

Шины медные электротехнические

Медная шина — это проводник с прямоугольным сечением, который применяется там, где важны компактность, жёсткость и стабильная проводимость. В отличие от гибкого кабеля, такая шина держит форму, не провисает и не «гуляет» в клеммных зажимах, поэтому её берут для сборки распределительных щитов, силовых шкафов, заземляющих контуров и токоподводов промышленного оборудования. Категория объединяет шины марки М1 с толщиной 3, 4, 5, 6 и 8 мм — этого набора достаточно, чтобы подобрать проводник под разную токовую нагрузку без запаса «на глаз».

Почему выбирают именно медь М1

Марка М1 — это медь с чистотой около 99,9%, и именно такой состав даёт то, за что её ценят в электротехнике. Удельное сопротивление минимально, поэтому нагрев при прохождении тока ниже, чем у сплавов или алюминиевых аналогов при том же сечении. Примесей здесь строго ограниченное количество: железа до 0,005%, никеля до 0,002%, серы до 0,004%, свинца до 0,005%, сурьмы и висмута — до 0,002 и 0,001% соответственно. Такой контроль примесей напрямую влияет на стабильность контакта и на то, как долго шина сохраняет свойства под нагрузкой.

Плотность материала — 8940 кг/м³. Этот показатель помогает точно рассчитать массу изделия при проектировании, чтобы правильно распределить нагрузку на крепёж и корпус шкафа.

Где применяются медные шины

Спектр задач шире, чем кажется на первый взгляд. Прямоугольный профиль удобен для механической обработки: его можно сверлить, гнуть, резать по размеру и соединять болтовыми зажимами. Отсюда и типовые сценарии использования:

• Сборка главных распределительных щитов и вводно-распределительных устройств.
• Изготовление заземляющих и уравнивающих контуров на объектах с повышенными требованиями к безопасности.
• Токоподводы к трансформаторам, генераторам, электродвигателям и печам.
• Комплектация силовых шкафов автоматики и шкафов управления.
• Ремонт и модернизация существующего оборудования, где нужен проводник под конкретный размер.

Как подобрать толщину

Толщина шины определяет площадь поперечного сечения, а значит — допустимый длительный ток и механическую прочность. Тонкие варианты на 3 и 4 мм востребованы в компактных щитах и цепях управления, где нет больших токов и важна экономия места. Шины 5 и 6 мм — рабочая середина для распределительных узлов и силовых линий средней мощности. Толщина 8 мм подходит для нагруженных токоподводов и участков, где проводник испытывает заметные механические усилия.

При подборе стоит учитывать не только номинальный ток, но и способ прокладки, температуру окружающей среды и условия охлаждения. В закрытом объёме шкафа нагрев всегда выше, чем на открытом воздухе, поэтому разумный запас по сечению здесь не лишний.

Что важно при монтаже

Медь требует аккуратного обращения с контактными поверхностями. Перед сборкой соединения зачищают до блеска, обезжиривают и покрывают нейтральной смазкой, чтобы замедлить окисление. Места болтовых соединений затягивают с нормированным усилием и периодически проверяют: ослабший контакт греется быстрее любого другого участка цепи. Если шина гнётся, радиус изгиба делают плавным, без резких переломов, иначе в металле появляются внутренние напряжения.

Хранить прокат лучше в сухом помещении, вдали от влаги и агрессивных сред. Даже незначительный окисный слой на поверхности снижает качество контакта, поэтому при длительном хранении поверхности стоит защищать.

Почему стоит заказать у нас

Мы поставляем медные шины М1 в Москве с точным соответствием заявленному химическому составу и геометрии. Толщина выдерживается в допуске, кромки ровные, поверхность без дефектов, мешающих монтажу. Поможем подобрать нужный размер под вашу задачу — от единичных отрезов до партии для крупного объекта. Оставьте заявку, и мы рассчитаем поставку по Москве в удобные сроки.
